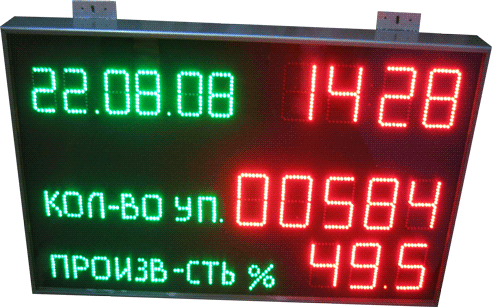

Табло для производства

Данное табло разрабатывалось специально для завода "Coca-cola". Оно отражает производительность линии за смену, а также количество упакованной продукции.

Общие характеристики:

Высота знака часов и показателей 130 мм, высота знаков даты 90 мм и надписей 80 мм.

Фон поля черный, информационные надписи и дата выполнены из зеленых светодиодов, показатели и время – из красных светодиодов 5 мм диаметром.
Дата – 6 знаков (число, месяц, год), время – 4 знака, количество упаковок 5 знаков, производительность – два знака с десятыми, т.е. три знака.
Характеристики управления табло:
Управление табло производится четырьмя сигналами 24 В с этикировочной машины.
Сигнал с датчика счета бутылок тут же поступает в преобразователь, где сигнал 24В переводится в цифровой сигнал RS-485 интерфейса, и вместе с остальными сигналами 24 В, передается по 8-жильному кабелю «витая пара» в табло.
Алгоритм работы табло:
Продолжительность смены с 8.30 до 20.30 и с 20.30 до 8.30. Обнуление счетчика упаковок и производительности линии происходит в конце смены, т.е. соответственно в 20.30 и 8.30. За одну минуту до обнуления, чтобы привлечь внимание персонала, показания табло начинают мигать, и подается импульс на реле («сухой контакт» на 250 В, 5 А), расположенное на задней стенке табло для возможности подключения внешней звуковой или световой сигнализации.
Подсчет продукции в контроллере табло производится в бутылках, а потом переводится в упаковки исходя из формата продукции: для 0,5л – 24 шт., для 1 л – 12 шт., для 2 л – 6 шт.
Счет упаковок идет в накопительном режиме и сохраняется в энергонезависимой памяти контроллера при прекращении подачи электроэнергии.
Из расчета отношения реальной и максимальной скорости, рассчитывается производительность труда SLE бригады в %, период счета SLE 10 мин. Средняя SLE в любой период времени рассчитывается как SLE 1 + SLE2 + …… + SLEn / n.
Максимальная скорость линии:
2 литра – 32000 бут/час
1 литр – 36000 бут/час
0,5 литра -  38400 бут/час.
Расчет SLE сохраняется в энергонезависимой памяти контроллера при прекращении подачи электропитания. Смена формата бутылок учитывается при расчете SLE.
Часы имеют встроенный резервный источник питания и продолжают идти при отключении внешнего питания. Коррекция времени осуществляется с помощью ИК-пульта (прилагается).

Размеры корпуса табло 1000х650х100 мм.
